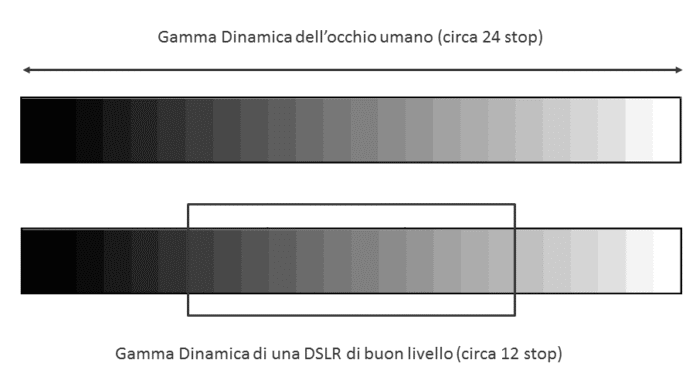

La gamma dinamica di una macchina fotografica misura la capacità del sistema di catturare simultaneamente dettagli nelle zone più chiare e in quelle più scure di una scena. Questo parametro, espresso in “stop” o in decibel, influisce profondamente sulla resa visiva di un’immagine, determinando se certe informazioni luminose andranno perse in alte luci bruciate o in ombre chiuse. Nel corso degli ultimi decenni, l’evoluzione dei sensori e dei convertitori analogico-digitali ha permesso di spingere sempre più in alto i limiti di gamma, consentendo scatti di qualità cinematografica anche in condizioni di contrasto estremo.
Definizione e contesto storico
La nozione di gamma dinamica nasce nell’ambito dell’elettronica e dell’acustica, dove si definisce come il rapporto tra il valore massimo e quello minimo misurabili di un segnale. Applicata alla fotografia, la gamma dinamica è il rapporto tra le massime intensità di luce registrabili prima che si verifichi la saturazione e le minime che il sensore riesce ancora a distinguere dal rumore di fondo. Nei primissimi esperimenti di fotografia digitale, come il prototipo di Steve Sasson per Eastman Kodak nel 1975, la gamma era limitata a poche decine di dB, paragonabile a 4–5 stop di esposizione, e costringeva a compromessi notevoli nelle scene ad alto contrasto.
Con l’avvento dei sensori CCD professionali e, successivamente, dei CMOS raffinati, la gamma dinamica ha conosciuto una crescita esponenziale: le prime reflex digitali degli anni Novanta offrivano circa 7–8 stop, mentre i modelli più avanzati di metà anni Duemila superavano i 10 stop. Questa espansione è stata guidata dallo sviluppo di convertitori analogico-digitali a 12 e 14 bit, capaci di tradurre con maggiore precisione le tinte intermedie, ma anche dall’ottimizzazione dei photosite e dei circuiti di lettura, in grado di ridurre il rumore termico e la fringing color nei range estremi.
Il termine stop, mutuato dalla fotografia analogica, equivale a un raddoppio o dimezzamento della quantità di luce catturata: quindi un incremento di 1 stop nella gamma dinamica consente di descrivere il doppio dei livelli di luminosità. Questo concetto, seppur semplice, è alla base delle tecniche di esposizione multipla e dell’HDR, che combinano scatti a diversa esposizione per riprodurre simultaneamente dettagli nelle luci e nelle ombre di paesaggi ad alto contrasto.
Misurazione della gamma dinamica
La valutazione della gamma dinamica di un sensore fotografico avviene mediante target di misura che espongono una scala di luci progressivamente diminuite o aumentate. Un approccio comune prevede l’uso di chart a gradazioni neutrali, illuminate da una sorgente calibrata, con cui si cattura un’immagine RAW; in seguito, attraverso software di analisi, si calcolano i livelli di rumore rispetto al segnale utile alle estremità del grafico.
La misurazione in decibel (dB) considera il rapporto lineare tra tensione massima e minima (V_max/V_min), convertito in scala logaritmica:
DRdB=20log10(VmaxVmin)DR_{dB} = 20 \log_{10}\left(\frac{V_{max}}{V_{min}}\right)
Questa formula, comune in elettronica, trova diretta applicazione nei convertitori analogico-digitali, dove V_max corrisponde alla tensione di saturazione del photosite e V_min al rumore termico di fondo. La stessa gamma può essere espressa in stop dividendo il valore in dB per circa 6 dB, poiché ogni stop corrisponde a un raddoppio del rapporto di luce.
Un’alternativa più pratica utilizza sensori integrati con pattern di test che mettono in luce la uniformità di risposta e l’errore di quantizzazione (DNL/INL) di ogni canale. Questi test evidenziano quanti livelli reali (ENOB, Effective Number Of Bits) l’ADC riesce a restituire prima che il rumore superi il segnale, parametro cruciale per stimare la dinamica effettiva disponibile in un RAW.
Componenti delle fotocamere che influenzano la gamma dinamica
La gamma dinamica finale di uno scatto non dipende esclusivamente dal sensore: concorrono fattori analogici e digitali che ne determinano l’estensione. Sul versante ottico, la trasmissione del vetro e il coating antiriflesso degli obiettivi incidono sulla quantità di luce effettivamente raggiunta dal photosite, penalizzando le luci estreme in presenza di flare o ghosting.
Il cuore di ogni macchina è il photosite, la cella fotosensibile che trasforma i fotoni in carica elettrica. La sua area, il tipo di fotodiodo (p–i–n o pinned photodiode), e la capacità di full well (quantità massima di carica immagazzinabile) definiscono la gamma “analogica” prima della conversione. Un photosite con una full well elevata permette di immagazzinare più elettroni, spingendo in alto V_max e quindi accrescendo la parte alta della gamma dinamica .
Già durante la fase di lettura, la conversione del voltaggio in segnale digitale avviene tramite l’ADC: convertitori a 14 bit offrono teoricamente 16 384 livelli di quantizzazione, ma il rumore intrinseco del sensore ne riduce l’efficacia a un ENOB reale di 12–13 bit, vale a dire poco meno di 4 096 livelli. L’implementazione di architetture column-parallel e di correzione del guadagno per ogni colonna di pixel riduce le differenze di offset, incrementando l’uniformità e la gamma reale .
Il processo di sviluppo in camera oscura digitale (demosaicizzazione, correzione del nero, gain) rappresenta la fase in cui si può ottimizzare la gamma fornendo guadagni diversi alle diverse aree di luminosità. Algoritmi di tone mapping e di local contrast enhancement consentono di distribuire in modo più omogeneo la gamma tonale su un output a gamma ridotta (monitor o stampa), simulando una gamma dinamica superiore a quella nativa del sensore.
Tecniche per estendere la gamma dinamica
Quando la gamma nativa non basta, i fotografi e i progettisti di fotocamere ricorrono a diversi stratagemmi per ampliare il range effettivo. Il metodo più noto è l’HDR (High Dynamic Range), che combina più esposizioni dello stesso soggetto, ciascuna ottimizzata per diverse porzioni di luminosità, in un unico file composito. Software e ISP moderni gestiscono l’allineamento e la fusione pixel per pixel, preservando dettagli sia nelle ombre che nelle luci bruciature.
Un’altra tecnica sfrutta il dual gain readout, in cui ogni pixel viene letto due volte: a guadagno basso per catturare le alte luci senza saturazione, e a guadagno alto per registrare i dettagli in ombra. I due valori, digitalizzati con ADC separati o in momenti distinti, vengono poi fusi per estendere la gamma lineare .
Sul fronte hardware, alcuni sensori impiegano fotodiodi multipli con sensibilità diverse all’interno dello stesso pixel: i più sensibili catturano le ombre, quelli meno sensibili gestiscono i picchi di luce. Questa architettura, definita “dual photodiode”, aumenta la gamma analogica prima del campionamento, riducendo la necessità di calcoli software complessi .
Infine, il ricorso a filtri a densità neutra variabile (ND) integrati nella fotocamera permette di abbassare globalmente l’esposizione nelle scene ad altissimo contrasto, traslando il range percepito entro il limite nativo del sensore e consentendo comunque la cattura di dettagli critici.
Architettura del sensore e gamma dinamica
I sensori CCD tradizionali presentano un’architettura line-by-line in cui la carica raccolta viene trasferita meccanicamente a un unico ADC, limitando però la velocità di lettura e aumentando il rumore in periferia. L’avvento dei sensori CMOS ha introdotto la lettura in parallelismo di colonna, con ADC multipli operanti simultaneamente e percorsi analogici più brevi, riducendo rumore termico e jitter di clock.
Il recente salto generazionale dei sensori stacked ha poi consentito di separare fisicamente la matrice di fotodiodi dallo strato di elaborazione, ospitando ADC e DSP nel layer inferiore del wafer. Questa integrazione verticale abbrevia le piste di segnale, riduce il rumore di interferenza e permette architetture di lettura ancora più sofisticate, come il global shutter HDR, dove ogni pixel viene esposto simultaneamente e convertito in parallelo.
Le configurazioni più avanzate adottano campionamenti multipli non lineari, in cui la risposta del sensore è tarata per privilegiare le basse luci con maggiore dettaglio, replicando una curva di risposta simile a quella della pellicola negativa ad alta gamma. Questo approccio, combinato con la successiva correzione nel raw developer, fornisce risultati che avvicinano la resa digitale a quella delle pellicole più pregiate.
Elaborazione del segnale e gamma dinamica
Il processore di immagini (ISP) gioca un ruolo cruciale nel plasmare la gamma finale di un’immagine. Oltre al demosaicing e alla riduzione del rumore, l’ISP esegue algoritmi di highlight reconstruction per ricostruire dettagli nelle aree prossime alla saturazione, sfruttando pattern statisticamente simili in pixel contigui.
I contrasti vengono ottimizzati via local contrast enhancement, che suddivide l’immagine in macro-regioni regolando il tono in funzione della luminosità media di ciascuna area. Questa tecnica, se ben calibrata, può restituire l’impressione di una gamma più ampia, senza introdurre artefatti visivi.
Negli ultimi anni, il ricorso all’intelligenza artificiale ha rivoluzionato il tone mapping, grazie a reti neurali addestrate su grandi dataset di scene ad alto contrasto. Questi modelli riconoscono oggetti e volti, preservando i toni della pelle e gli angoli luci critici, adattando la curva di risposta in modo selettivo per un risultato naturale e pittorico.
Valutazione e standard di gamma dinamica
Per confrontare le prestazioni di diversi sensori, l’industria si affida a standard come lo ISO 12232 per la sensibilità e a protocolli di misura stabiliti da organizzazioni indipendenti (DxOMark, Imaging Resource). Questi test forniscono valori comparabili di gamma dinamica a diversi ISO, evidenziando come maggiore sensibilità causi una riduzione della gamma a causa dell’aumento del rumore.
Le piattaforme di benchmarking riportano parametri come il DR100, DR1000 e DR2000, che indicano il numero di stop effettivi prima che l’immagine mostri 100:1, 1000:1 o 2000:1 di rapporto segnale-rumore. Questi valori sono cruciali per applicazioni professionali in ambiente HDR, video e fotografia scientifica.
Ottimizzazioni hardware e software
Le innovazioni recenti mirano a ottimizzare la gamma senza sacrificare velocità o consumi. Sul fronte hardware emergono processi su nodi a 5 nm, che riducono leak e permettono tensioni operative inferiori al volt, mentre sul lato software si affinano gli algoritmi di multi-exposure fusion in tempo reale, gestibili direttamente sul sensore grazie a DSP low-power integrati.
L’adozione di intervalli dinamici variabili consente al fotografo di impostare il compromesso tra gamma e frame rate: in modalità sportiva si privilegia la velocità, in quella paesaggio si estende la gamma, attivando funzioni di exposure bracketing automatico
